由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；本閥整部及零件都為鍛件。鍛鋼球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

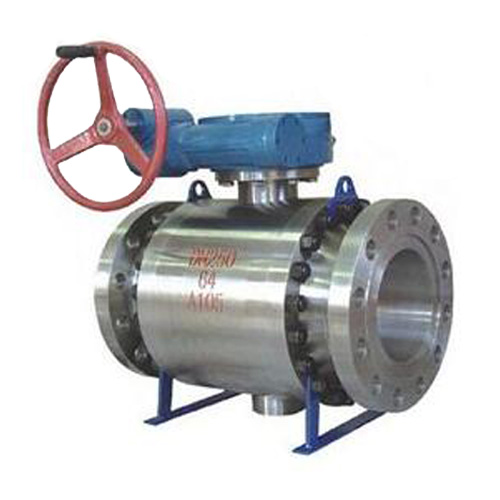

Q347N/Y高壓鍛鋼硬密封球閥設計主要的特點有：全徑/縮徑；90度定位和帶鎖結構；特殊形式的“Y”頭手柄；防火和防靜電設計；一對相向的蝶形彈簧；防吹出閥桿；閥桿中部雙重密封結構；螺栓、螺紋墊片密封閥蓋。
鍛鋼球閥產品采用標準
1、設計、制造按API 6D；
2、結構長度按 ANSI BI6.10；
3、連接法蘭：ANSI BI6.5MSS-SP44；
4、閥門檢查和試驗按API STD.598；
5、承插端符合ASME B16.11；
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
Q347Y鍛鋼高壓固定球閥性能參數:
試驗壓力（Mpa） |
公稱壓力（Mpa） |
壓力級（Class） |
|||||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
氣密試驗 |
0.5-0.7 |
||||||||||||
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
||||||||||||
適用介質 |
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ |
||||||||||||
零件名稱 |
材料 |
||||
材料代號 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
閥體 閥蓋 |
WCB |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18 Ni9Ti（CF8） |
ZG1Cr18 Ni12Mo2Ti（CF8M） |
|
球體 |
2Cr13 |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18 Ni9Ti（CF8） |
ZG1Cr18 Ni12Mo2Ti（CF8M） |
|
閥桿 |
2Cr13 |
316L |
1Cr18 Ni9Ti（304） |
1Cr18 Ni12Mo2Ti（316） |
|
閥座密封面 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
||||
螺柱 螺母 |
35 35CrMoA（B7） 45（2H） |
2Cr13（420） 1Cr18 Ni9 1Cr17Ni2（431） |
|||
填料 |
Ｖ型PTFE、柔性石墨 |
||||
公稱通經DN |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
|
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
WT（KG） |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
|
